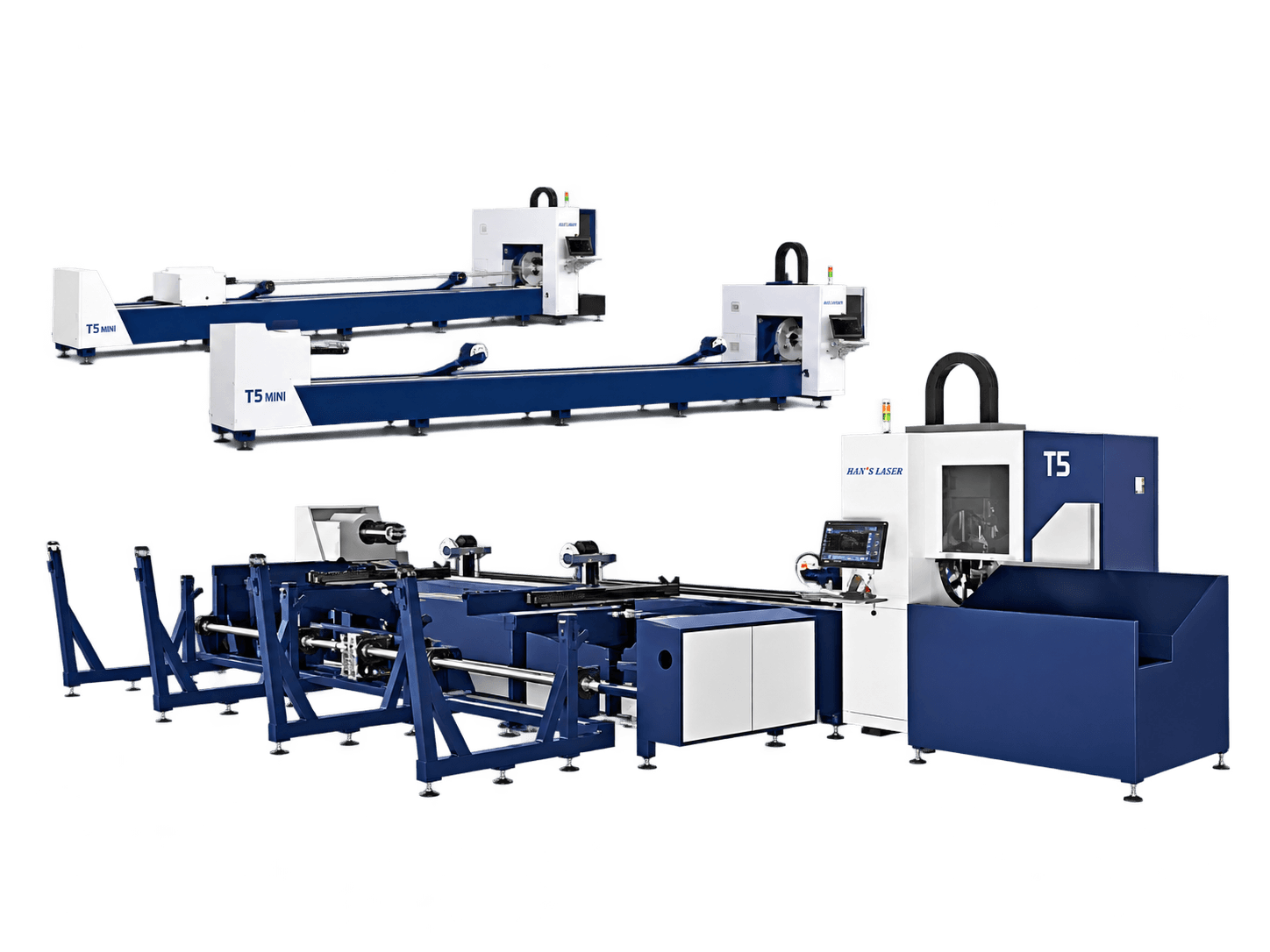

T5 Serisi Boru ve Profil Lazer Kesim Makinesi
Boru ve profil kesimde profesyonel çözüm
MPS-T5 serisi; metal ince cidarlı kare ve yuvarlak borular, I profiller, köşebentler ve simetrik özel kesitli borular için geliştirilmiş yeni nesil lazer kesim makinesidir. Üstün performansı ve yüksek fiyat/performans oranı ile profesyonel boru işleme çözümüdür.
- Φ10 – 230 mm
- Boru Çapı
- 6.5 m'ye kadar
- Boru Boyu
- 120 dev/dk
- Ayna Devri
- 1g
- Maks. İvmelenme
Maksimum Ayna Devri
Tam Otomatik Pnömatik Aynalar
Kendinden geliştirilmiş itmeli kesim yöntemli aynalar; sertleştirilmiş aşınma parçaları, uzun bakım aralığı ve dönüşte sabit merkezleme ile kararlı sıkma sağlar.
Yüklenebilir Boru Boyu
Yarı / Tam Otomatik Yükleme
Zincirli yarı otomatik besleme veya karışık boru ölçülerinde insansız seri üretim için tam otomatik yükleme sistemi seçenekleri ile kesintisiz üretim akışı.
Maksimum İşleme Çapı
Geniş Profil Yelpazesi
Yuvarlak, kare, dikdörtgen, oval ve çokgen borular; U profil, I/H profil, eşit ve farklı kollu köşebentler tek makinede, tek bağlantıda işlenir.
Öne Çıkan Özellikler
T5 Serisi Boru ve Profil Lazer Kesim Makinesi Neler Sunuyor?
Tam Otomatik Pnömatik Aynalar
Kendinden geliştirilmiş itmeli kesim yöntemli aynalar; sertleştirilmiş aşınma parçaları, uzun bakım aralığı ve dönüşte sabit merkezleme ile stabil sıkma.
Han's Fiber Lazer Kaynağı
±%1 güç çıkış kararlılığı, 50 kHz modülasyon ve güçlü yansıma direnci; bakır ve alüminyum gibi yansıtıcı malzemelerde dahi stabil kesim.
FSCUT3000 Kontrol Sistemi
Gerçek zamanlı boru merkezi sapma telafisi, köşebent/U profil kesim desteği, köşelere özel proses ayarları ve otomatik yükleme/boşaltma döngüsü.
Yarı / Tam Otomatik Yükleme (Opsiyonel)
Zincirli yarı otomatik besleme veya karışık boru ölçülerinde insansız seri üretim için tam otomatik yükleme sistemi.
Han's Kesim Kafası
Tam sızdırmaz optik yapı, motorlu odaklama ile hızlı delme, çekmece tipi koruyucu lens ve QBH konnektör uyumlu modüler tasarım.
Kompakt Yerleşim
Lazer kaynağı makine gövdesine entegre; alan tasarrufu, merkezi kablo yönetimi ve çok açılı döner kumanda konsolu.
Cüruf Önleme Sistemi (Opsiyonel)
Boru iç cidarında çizik ve cüruf birikimini azaltan aparat ile daha temiz ve stabil kesim.
Geniş Profil Yelpazesi
Yuvarlak, kare, dikdörtgen, oval ve çokgen borular; U profil, I/H profil, eşit ve farklı kollu köşebentler tek makinede işlenir.
Teknik Veriler
Teknik Özellikler
T5 Serisi Boru ve Profil Lazer Kesim Makinesi için ölçüler, performans parametreleri ve opsiyonel donanımlar aşağıda detaylandırılmıştır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Seri Görseli | |
| Lazer Gücü | 3000 W / 6000 W |
| Maks. İşleme Aralığı | Yuvarlak: Φ10–230 mm · Kare: 10×10 – 230×230 mm |
| Maks. Ayna Devri | 120 dev/dk |
| Maks. Tek Boru Ağırlığı | 260 kg (≤43 kg/m) |
| Min. Cidar Kalınlığı | ≥0.8 mm |
| Yüklenebilir Boru Boyu | Oto: 6100 mm · Manuel: 6500 mm |
| Fire (Artık) Boyu | ≥80 mm |
| Maks. İvmelenme | 1g |
| Makine Boyutları (U×G×Y) | 9700 × 2300 × 2500 mm |
Profil İşleme Kapasitesi
| Profil Tipi | İşleme Aralığı |
|---|---|
| Yuvarlak Boru | Φ10 – Φ230 mm |
| Kare / Dikdörtgen Boru | 10×10 – 230×230 mm |
| Oval / Çokgen Boru | Çevrel çap 10 – 230 mm |
| U Profil | 10 – 200 mm |
| I / H Profil | 10 – 200 mm |
| Eşit Kollu Köşebent | 10 – 110 mm |
| Farklı Kollu Köşebent | 10 – 140 mm |
Kesim Hızları (m/dk)
| Malzeme | Kalınlık | 3000W | 6000W |
|---|---|---|---|
| Paslanmaz Çelik | 1 mm | 31 – 40 | 31 – 40 |
| Paslanmaz Çelik | 3 mm | 5.5 – 7.5 | 6 – 9 |
| Paslanmaz Çelik | 6 mm | — | 2.8 – 3.3 |
| Karbon Çeliği | 3 mm | 3.3 – 4 | 4.5 – 5 |
| Karbon Çeliği | 6 mm | 1.5 – 2.5 | 2.5 – 3.5 |
| Karbon Çeliği | 10 mm | 0.8 – 1.2 | 1.5 – 1.8 |
| Alüminyum | 2 mm | 7 – 9 | 10 – 15 |
| Alüminyum | 5 mm | 1.5 – 2 | 3.8 – 4.2 |
Opsiyonel Donanımlar
Opsiyonlar standart teslimata dahil değildir. Uygunluk; model, lazer gücü ve seçilen teknik konfigürasyona göre belirlenir. Görseller ilgili seri ve donanımın üretici görselleridir.
| Opsiyon | Açıklama |
|---|---|

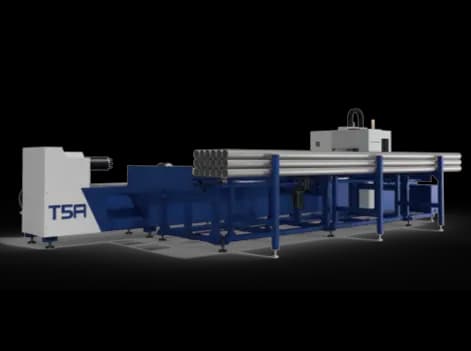

Yarı Otomatik Yükleme | Üreticinin ilgili yükleme ünitesi için belirttiği aralık: 5500–6100 mm boy ve en fazla 80 kg boru; makinenin ana kesim kapasitesinden ayrıdır. |

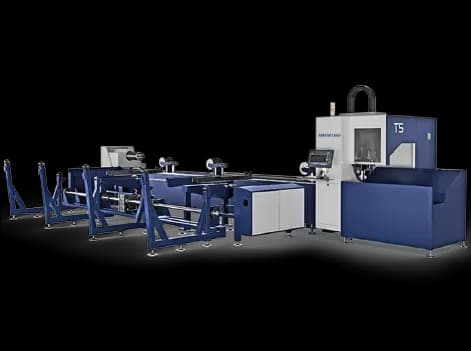

Tam Otomatik Yükleme | İlgili yükleme ünitesi için 5500–6000 mm boy ve en fazla 90 kg boru belirtilir. Çap ve kesit uygunluğu seçilen yükleme ünitesine bağlıdır. |

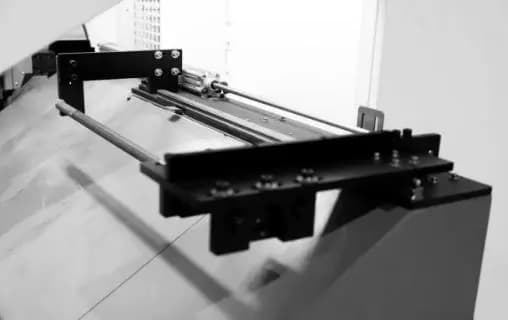

Cüruf Önleme Aparatı | Boru iç cidarında cüruf birikimini ve çizilme riskini azaltmaya yardımcı olur. |

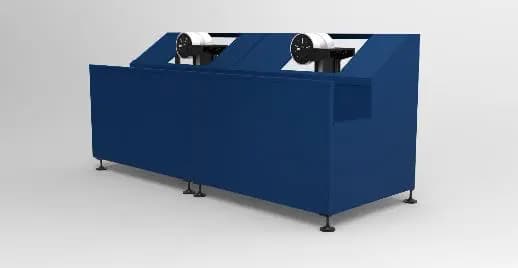

Değişken Çaplı Boşaltma Desteği | Uzun parçaları destekleyen ve boşaltmayı kolaylaştıran tekerlekli destek düzeni. |
* Tüm veriler üretici kataloglarından alınmıştır ve önceden haber verilmeksizin değiştirilebilir. Kesin konfigürasyon için lütfen teklif isteyin.
Ürün Görselleri
T5 Serisi Boru ve Profil Lazer Kesim Makinesi hakkında detaylı bilgi alın
Fiyat, teslim süresi ve size özel konfigürasyon için uzman ekibimizle görüşün.
