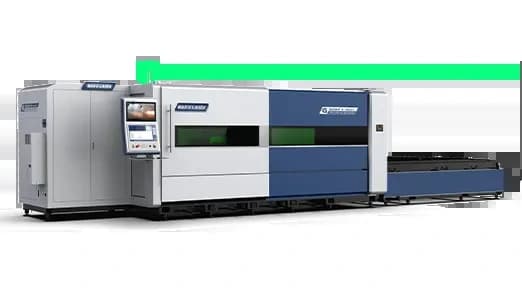

HF Smart Fiber Lazer Sac Kesim Makinesi

Yüksek dinamik performans ve güçlü yatırım verimliliği

HF Smart, yüksek hızlı seri üretim ile yatırım ekonomisini bir araya getiren tam kapalı fiber lazer sac kesim makinesidir. Optimize edilmiş gövde, ekstrüzyon alüminyum köprü, Han's SMC gerçek zamanlı kontrolör ve Rexroth motorlarla 220 m/dk eksen hızına ve modele göre 2,5g ivmeye ulaşır. 3 metreden 12 metreye kadar çalışma alanı seçenekleriyle farklı üretim ölçeklerine uyarlanabilir.

Bu Ürün İçin Teklif Al Teknik Özellikler

6 – 40 kW
Lazer Gücü: 220 m/dk
Maks. Eksen Hızı: 2,5g
Maks. İvmelenme: 0,03 mm
Tekrarlanabilirlik

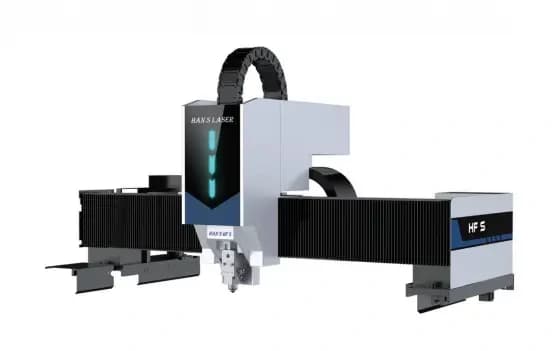

HF Smart yüksek dinamik köprü ve kesim kafası

220 m/dk

Maksimum Eksen Hızı

Yüksek Tempolu Seri Üretim

Optimize edilmiş şasi, ekstrüzyon alüminyum köprü, Han's SMC gerçek zamanlı kontrolör ve Rexroth motorlar hızlı çevrimlerde kararlı hareket üretir.

Entegre

Kompakt Ana Gövde

Kurulum ve Bakım İçin Sade Yerleşim

Elektrik panosu, lazer kaynağı, pnömatik ve yağlama sistemleri ile tabla tahrikleri ana gövdede toplanarak daha düzenli ve erişilebilir bir makine mimarisi oluşturur.

HF Smart genişletilmiş sac çalışma alanı

12,1 m

Azami Çalışma Uzunluğu

Küçük ve Büyük Formatlarda Aynı Platform

G3015'ten G12025'e uzanan model ailesi, standart saclardan uzun plakalara kadar farklı üretim alanlarına uyarlanabilir.

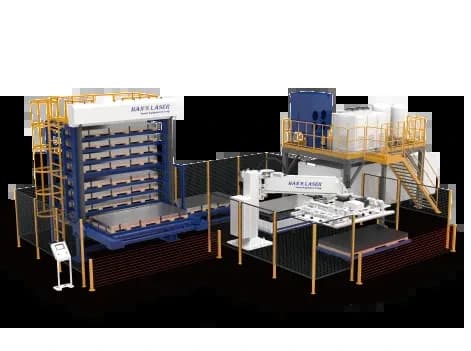

Otomatik

Yükleme ve Boşaltma

Kesintisiz Üretime Hazır Otomasyon

Sac yükleme, boşaltma ve depo sistemleri üretim hacmine göre yapılandırılarak operatör müdahalesi ve bekleme süreleri azaltılabilir.

Öne Çıkan Özellikler

HF Smart Fiber Lazer Sac Kesim Makinesi Neler Sunuyor?

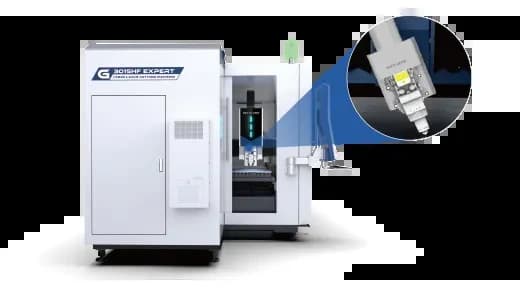

Tam Kapalı Lazer Güvenliği

OD5+ lazer koruma camlı tam kapalı kabin, operatörü lazer ışınımından korurken kesim gürültüsü ve dumanının çalışma ortamına yayılmasını azaltır.

220 m/dk Yüksek Dinamik Performans

Optimize edilmiş şasi, ekstrüzyon alüminyum köprü, Han's SMC gerçek zamanlı kontrolör ve Rexroth motorlar hızlı çevrimler için birlikte çalışır.

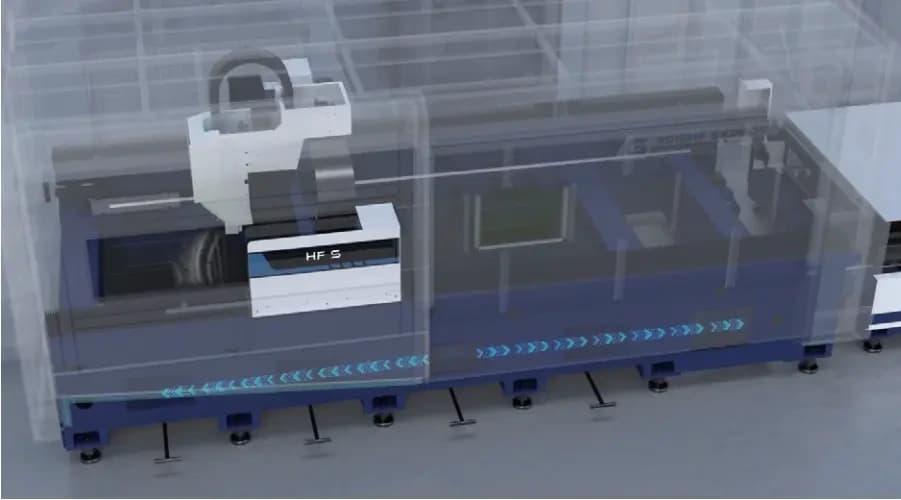

Kompakt Entegre Tasarım

Elektrik panosu, lazer kaynağı, pnömatik ve yağlama sistemleri ile tabla tahrikleri ana gövdede toplanarak kurulum ve bakımı kolaylaştırır.

Çok Bölgeli Duman Emişi

Bölmeli emiş sistemi hava debisini aktif kesim alanına yönlendirerek duman tahliyesini güçlendirir ve kesim kafasının kirlenme riskini azaltır.

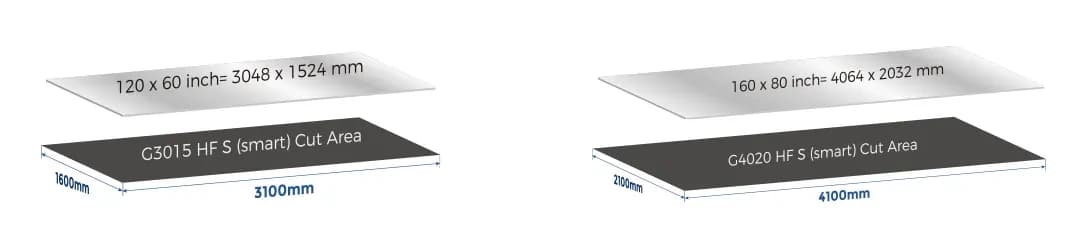

Genişletilmiş Kesim Alanı

Amerikan standartlarındaki inç ölçülü sacların işlenmesini destekleyen geniş çalışma alanı, standart plaka formatlarında daha esnek üretim sağlar.

Hidrolik Değişim Tablası

Opsiyonel hidrolik kaldırmalı değişim tablası ağır sac yüklemeyi kolaylaştırır ve bevel kesim uygulamalarına uygun bir üretim altyapısı sunar.

%67'ye Varan Gaz Tasarrufu

Uygun proses koşullarında düşük basınçlı azot kesimi, kesim süresini ve yardımcı gaz tüketimini azaltarak parça maliyetini düşürür.

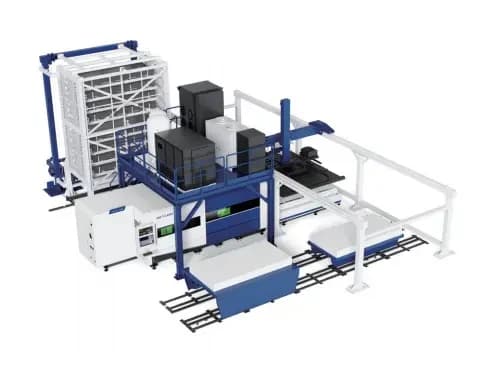

Otomasyon Çözümleri

Otomatik yükleme, boşaltma ve depo sistemleri üretim hacmine göre projelendirilerek makinenin kesintisiz çalışma süresi artırılabilir.

Teknik Veriler

Teknik Özellikler

HF Smart Fiber Lazer Sac Kesim Makinesi için ölçüler, performans parametreleri ve opsiyonel donanımlar aşağıda detaylandırılmıştır.

Model ve Performans Verileri

Özellik	G3015 HF Smart	G4020 HF Smart	G6025 HF Smart	G8025 HF Smart	G12025 HF Smart
HF Smart Fiber Lazer Sac Kesim Makinesi
Çalışma Alanı	3100mm x 1600mm	4100mm x 2100mm	6200mm x 2600mm	8200mm x 2600mm	12100mm x 2600mm
Maks. Eksen Konumlandırma Hızı (X/Y)	220 m/dak	220 m/dak	220 m/dak	220 m/dak	220 m/dak
Maks. İvmelenme	2,5g	2,5g	2,2g	2,2g	2,2g
Hassasiyet	0,05 mm	0,05 mm	0,05 mm	0,05 mm	0,05 mm
Tekrarlanabilirlik	0,03 mm	0,03 mm	0,03 mm	0,03 mm	0,03 mm
Maks. Sac Ağırlığı	2150 kg/masa	3840 kg/masa	7200 kg/masa	9600 kg/masa	14400 kg/masa

Sistem ve Opsiyonlar

Donanım / Proses	Açıklama
Lazer Güvenliği	Tam kapalı kabin ve OD5+ lazer koruma camları
Kontrol ve Tahrik	Han's SMC gerçek zamanlı kontrolör ve Rexroth motorlar
Duman Tahliyesi	Aktif kesim bölgesine yönlenen çok bölgeli emiş sistemi
Tabla	Ağır saclar için opsiyonel hidrolik kaldırmalı değişim tablası
Gaz Prosesleri	Düşük basınçlı azot ve 20 kW üzeri Mix-M gaz karıştırma opsiyonu
Otomasyon	Otomatik yükleme, boşaltma ve depo entegrasyonu

* Tüm veriler üretici kataloglarından alınmıştır ve önceden haber verilmeksizin değiştirilebilir. Kesin konfigürasyon için lütfen teklif isteyin.

Cutting Capacity

Kesim Kapasitesi

HF Smart Fiber Lazer Sac Kesim Makinesi modelinin farklı geometri ve kalınlıklardaki kesim numuneleri; proses kalitesi ve kesim yüzeyi performansını gösterir.
