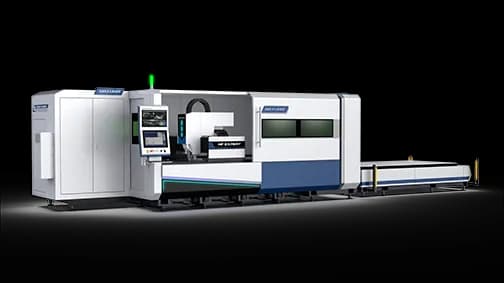

HF Expert Fiber Lazer Sac Kesim Makinesi

Yüksek dinamizm, güçlü üretkenlik ve optimum işletme ekonomisi

HF Expert lazer kesim makinesi; yüksek hassasiyetli aktarım bileşenleri, optimize edilmiş gövde ve ekstrüzyon alüminyum köprü yapısıyla seri üretim için geliştirilmiş tam kapalı bir fiber lazer kesim platformudur. G3015 ve G4020 modellerinde 280 m/dk eksen hızı ile 3g ivmeye ulaşır; G3015'in içi boş yatak yapısı 60 kW'a kadar lazer gücünü destekler.

Bu Ürün İçin Teklif Al Teknik Özellikler

HF Expert Fiber Lazer Sac Kesim Makinesi

280 m/dk
Maks. Eksen Hızı: 3g
Maks. İvmelenme: 0.03 mm
Hassasiyet: 0.02 mm
Tekrarlanabilirlik

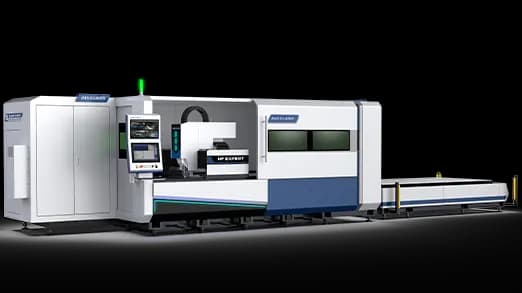

HF Expert tam kapalı OD5+ lazer güvenlik kabini

OD5+

Tam Kapalı Lazer Güvenliği

Operatör ve Çalışma Alanı İçin Güvenli Kabin

Tam kapalı gövde ve OD5+ lazer koruma camları, doğrudan ışınım riskini sınırlar. Kabin yapısı aynı zamanda kesim gürültüsünün ve dumanının üretim alanına yayılmasını azaltarak daha kontrollü bir çalışma ortamı oluşturur.

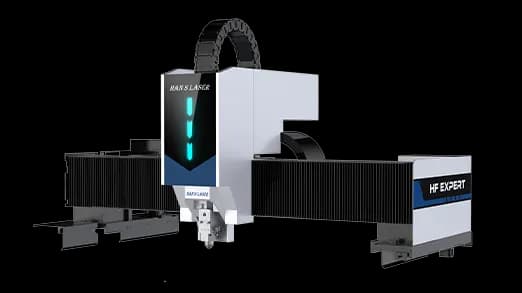

HF Expert yüksek hızlı fiber lazer kesim performansı

280 m/dk

Maksimum Eksen Hızı

Aynı Sürede Daha Fazla Parça

Optimize edilmiş şasi, hafif ekstrüzyon alüminyum köprü, Han's 901 gerçek zamanlı kontrolör ve Rexroth motorlarla G3015 ve G4020 modellerinde yüksek dinamik üretim.

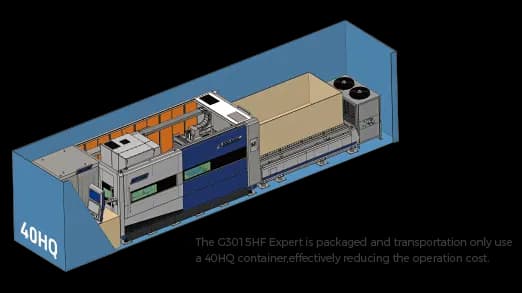

Entegre

Kompakt Ana Gövde

Kurulumu ve Bakımı Kolaylaştıran Tasarım

Elektrik panosu, lazer kaynağı, pnömatik ve yağlama sistemleri ile tabla tahrik motorlarının ana gövdede toplanması yerleşimi sadeleştirir. Ön kapı ve uzun yan sürgülü kapı, küçük parçaların yüklenmesini ve bakım noktalarına erişimi kolaylaştırır.

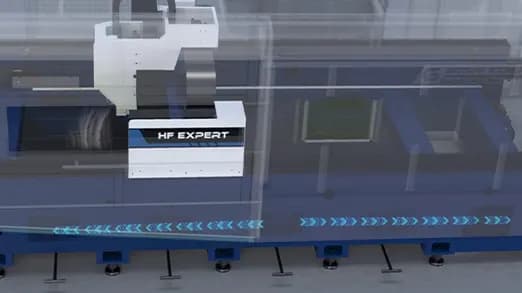

Çok Bölgeli

Akıllı Emiş Sistemi

Dumanı Kesimin Yapıldığı Bölgede Toplar

Bölmeli emiş yapısı hava debisini aktif kesim alanına yönlendirir. Böylece duman ve partikül tahliyesi güçlenir; kesim kafasının kirlenme riski azalırken çalışma alanı daha temiz kalır.

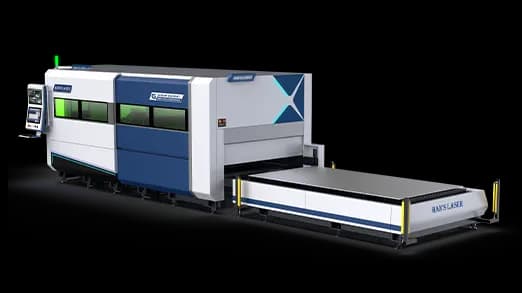

60 kW

G3015 Yüksek Güç Uyumluluğu

Isıl Yüke Karşı Tasarlanmış Makine Yatağı

G3015 HF Expert'ın içi boş yatak yapısı, ultra yüksek lazer gücünde oluşabilecek ısıl deformasyon riskini azaltmaya yardımcı olur. Bu yapı, yüksek güçte uzun süreli ve kararlı üretim için sağlam bir temel sunar.

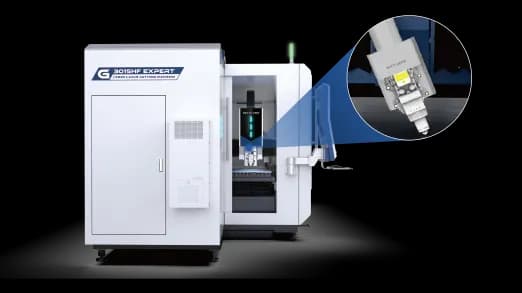

HF Expert hidrolik kaldırmalı değişim tablası

9600 kg

Azami Tabla Yükü

Kalın ve Ağır Saclar İçin Hidrolik Tabla

Opsiyonel hidrolik kaldırmalı değişim tablası ağır sac operasyonlarını kolaylaştırır ve pahlı kesim uygulamalarını destekler. Tablalardan biri yüklenirken diğer taraftaki kesim süreci daha kararlı biçimde sürdürülebilir.

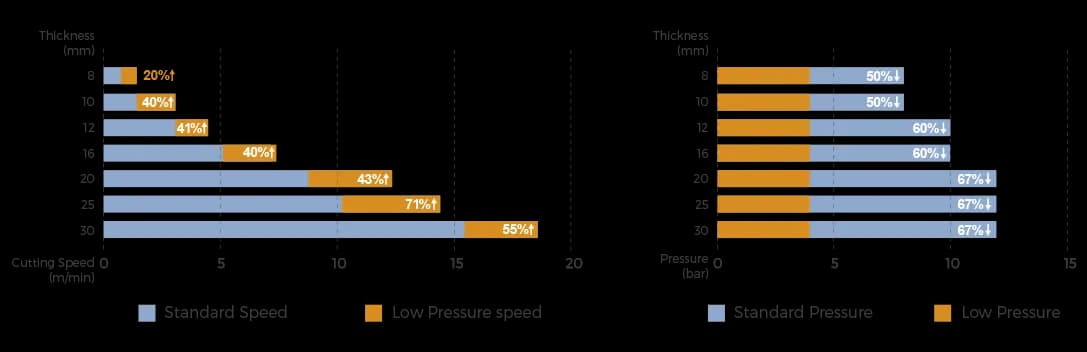

HF Expert düşük basınçlı azot kesim prosesi

%67

Azami Gaz Tasarrufu

Düşük Basınçlı Azotla Daha Ekonomik Kesim

Uygun malzeme ve proses koşullarında düşük basınçlı azot kesimi, aynı partinin kesim süresini kısaltırken yardımcı gaz tüketimini %67'ye kadar azaltabilir. Sonuç, daha düşük parça maliyeti ve daha verimli üretimdir.

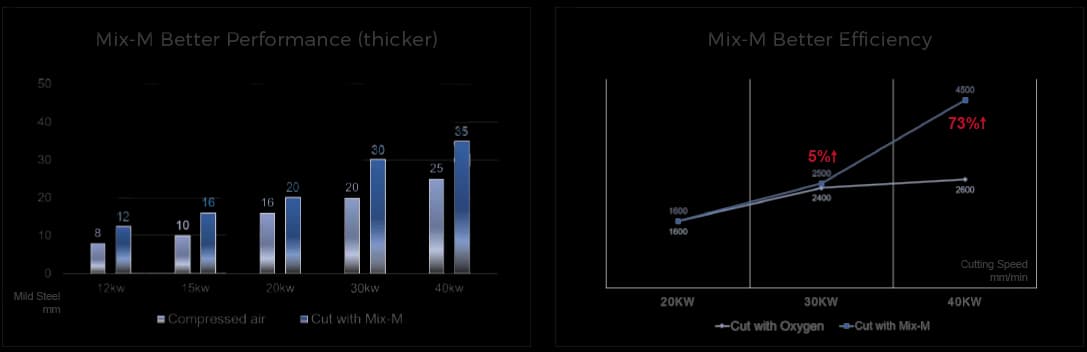

HF Expert Mix-M gaz karıştırma sistemi ve kesim numuneleri

10–40 mm

Mix-M Karbon Çeliği Aralığı

Orta ve Kalın Sacda Daha Temiz Kesim

20 kW ve üzeri konfigürasyonlarda sunulan opsiyonel Mix-M gaz karıştırma sistemi, 10–40 mm karbon çeliğinde hız ve yüzey kalitesini birlikte geliştirmeyi hedefler; köşe cürufu, koniklik ve pürüzlülüğü azaltmaya yardımcı olur.

Öne Çıkan Özellikler

HF Expert Fiber Lazer Sac Kesim Makinesi Neler Sunuyor?

Tam Kapalı Lazer Güvenliği

OD5+ lazer koruma camlı tam kapalı kabin; operatörü lazer ışınımından korurken gürültü ve kesim dumanının çalışma ortamına yayılmasını azaltır.

3g Yüksek Dinamik Performans

Optimize edilmiş şasi, ekstrüzyon alüminyum köprü, Han's 901 gerçek zamanlı kontrolör ve Rexroth motorlar aynı sürede daha fazla parça üretmek için birlikte çalışır.

Kompakt ve Entegre Tasarım

Elektrik panosu, lazer kaynağı, pnömatik ve yağlama sistemleri ile tabla tahrik motorları ana gövdeye entegredir; kurulum, bakım ve yerleşim kolaylaşır.

Akıllı Bölgesel Emiş

Çok bölgeli emiş sistemi hava debisini aktif kesim bölgesine yönlendirir; duman tahliyesini güçlendirir, çalışma alanını ve kesim kafasını daha temiz tutar.

60 kW'a Hazır Gövde

G3015 HF Expert'ın içi boş makine yatağı, ultra yüksek güçte oluşan ısıl deformasyon riskini azaltarak uzun süreli kararlı üretimi destekler.

Hidrolik Değişim Tablası

Opsiyonel hidrolik kaldırmalı değişim tablası ağır ve kalın saclarda yüklemeyi kolaylaştırır; bir tablaya yükleme yapılırken diğerinde kesim kalitesi korunur.

%67'ye Varan Gaz Tasarrufu

Düşük basınçlı azot kesimi, aynı parti için kesim süresini ve yardımcı gaz tüketimini azaltarak üretim maliyetini düşürür.

Mix-M Kalın Sac Prosesi

Opsiyonel Mix-M gaz karıştırma sistemi, 20 kW ve üzeri güçlerde 10–40 mm karbon çeliğini hızlı keser; cüruf, koniklik ve yüzey pürüzlülüğünü iyileştirir.

Teknik Veriler

Teknik Özellikler

HF Expert Fiber Lazer Sac Kesim Makinesi için ölçüler, performans parametreleri ve opsiyonel donanımlar aşağıda detaylandırılmıştır.

Model ve Performans Verileri

Özellik	G3015 HF Expert	G4020 HF Expert	G6025 HF Expert	G8025 HF Expert
HF Expert Fiber Lazer Sac Kesim Makinesi
Çalışma Alanı	3100mm x 1600mm	4100mm x 2100mm	6200mm x 2600mm	8200mm x 2600mm
Maks. Eksen Konumlandırma Hızı (X/Y)	280 m/dak	280 m/dak	160 m/dak	160 m/dak
Maks. İvmelenme	3g	3g	2,5 g	2,5 g
Hassasiyet	0,03 mm	0,03 mm	0,03 mm	0,03 mm
Tekrarlanabilirlik	0,02 mm	0,02 mm	0,02 mm	0,02 mm
Maks. Sac Ağırlığı	2150 kg/masa	3840 kg/masa	7200 kg/masa	9600 kg/masa

Sistem ve Opsiyonlar

Donanım / Proses	Açıklama
Lazer Güvenliği	Tam kapalı kabin, OD5+ lazer koruma camları
Kontrol ve Tahrik	Han's 901 gerçek zamanlı kontrolör, Rexroth motorlar
Yüksek Güç Uyumluluğu	G3015 modelinde 60 kW'a kadar
Hidrolik Değişim Tablası	Opsiyonel; ağır sac ve pahlı kesim uygulamaları
Sac Kaldırma / Ayarlama	Opsiyonel; paslanmaz ve alüminyum saclarda çizilme riskini azaltır
Mix-M Gaz Karıştırma	Opsiyonel; 20 kW ve üzeri, 10–40 mm karbon çeliği

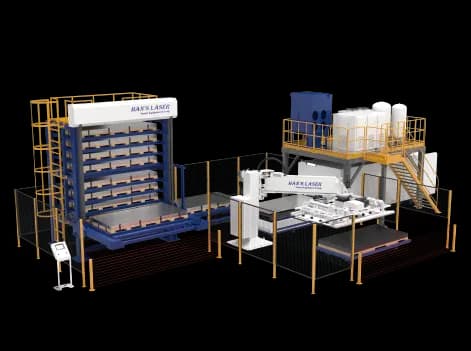

Otomasyon	İhtiyaca göre yükleme, boşaltma ve üretim hattı entegrasyonu
